Regulatory temperatury ESCO



  • sterowniki temperatury
  • funkcje elektronicznych regulatorów
  • charakterystyka poszczególnych modeli
  • dokładność pomiarowa i regulacja

Przemysłowy regulatory temperatury

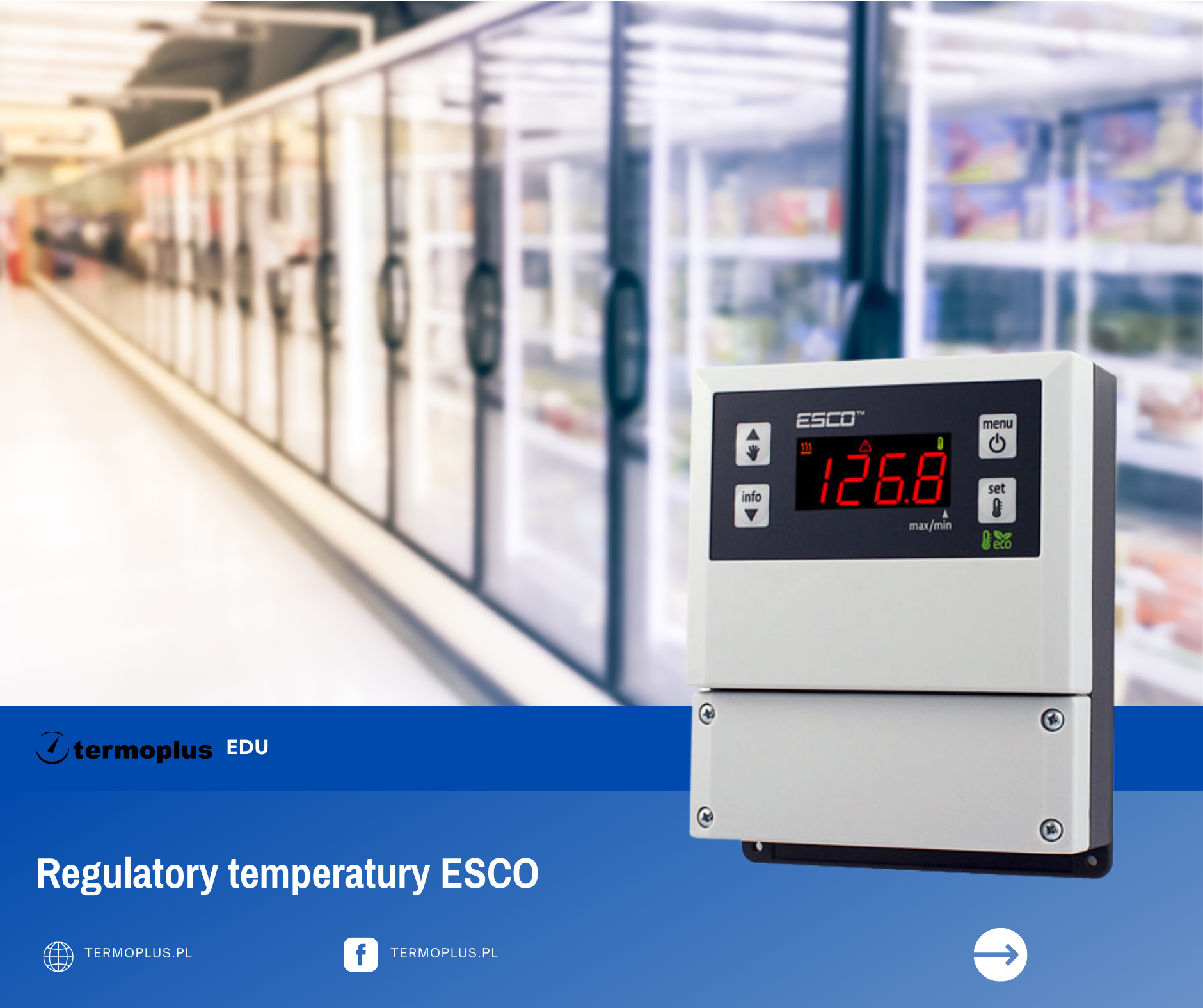

Regulatory temperatury ESCO – są to elektroniczne termostaty. Posiadają wyświetlacz, na którym wprowadzane są nastawy i wyświetlana jest aktualna temperatura z informacją o stanie urządzenia (czy realizuje funkcję grzania czy chłodzenia, alarmu).

Regulatory marki ESCO występują w:

  • obudowie tablicowej (montaż w otworze o wymiarach 71x29mm),
  • na szynę DIN TH-35 o szerokości 3 modułów,
  • obudowie naściennej,
  • naściennej obudowie hermetycznej pozwalającej na montaż na zewnątrz.

Charakterystyka, sposób podłączenia i ilość czujników temperatury

Urządzenia ES10/ES10D, PT10 /PT10D mogą pracować w systemach grzewczych i chłodniczych, mają ustawialną odchyłkę od nastawy w zakresie 0,1 do 20°C i dwa alarmy temperatury niskiej i wysokiej. Urządzenia te posiadają wejście na czujnik temperatury, wejście cyfrowe – wyzwalające alarm, wyjście beznapięciowe o wysokiej mocy 20A co przy napięciu 230V daje 4500W. Dodatkowo ES10 /ES10D posiadają w zestawie czujnik temperatury NTC 5kOhm, pozwalający na pomiar z zakresu -50 do 150°C, PT-10 /PT10D przystosowany jest do pracy z czujnikiem PT100 w zakresie -30 do 370°C.

Termostaty dwuczujnikowe DC20/DC20D, PT20+ są to tak naprawdę dwa regulatory zamknięte w jednej obudowie, posiadają wejście na dwa czujniki temperatury, dwa wyjścia przekaźnikowe oraz wejście cyfrowe do wyzwalania alarmu. Dodatkowo regulatory posiadają możliwość powiązania wyjść przekaźnikowych, pomiaru średniej temperatury z 2 czujników czy pomiaru różnicowego. Można jednym regulatorem mieć na jednym wyjściu sterownie na podstawie różnicy z dwóch czujników i na drugim wyjściu np. sterownie na podstawie jednego czujnika.

ES11W/ES11H+występują w obudowach naściennych model ES11W i naściennej obudowie hermetycznej ES11H+, posiadają czujnik NTC w zestawie, wyjście 20A i alarmowe wyjście 8A (model ES11W główne wyjście przełączne) i wejście cyfrowe.

ES10D-RTC jest rozbudowanym regulatorem ES10D o zegar czasu rzeczywistego – ma dwie nastawy: ekonomiczną i podstawową. Zegar pozwala na ustawienie przedziału czasu, kiedy obowiązują nastawy np. według taryfy G12. W stosunku do ES10D posiada dodatkowo wyjście alarmowe 8A.

Sterowniki elektroniczne gdzie znajdują zastosowanie

Urządzenia te z powodzeniem są stosowane w przemyśle i gospodarstwach domowych:
